가공샘플

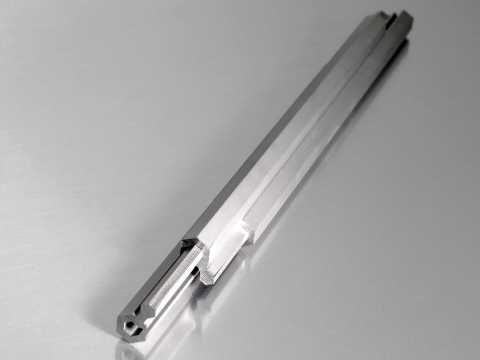

조합 가공

소재：SKD11
판두께：200mm
사용 와이어지름：BS φ0.25
가공횟수：4회 가공
가공시간：21시간
면조도：Rz4.41μm
가공기계：M50HP

加工サンプル

画像を拡大表示

두께 200mm로 두꺼운 제품 조합 가공

조합 가공

소재：WC(RG)
판두께：10mm
사용 와이어지름：BS φ0.05
가공횟수：8회 가공
가공시간：38시간
면조도：Rz0.50μm
가공기계：M25LP

加工サンプル

画像を拡大表示

형상 전체에 세레이션 가공을 했습니다.

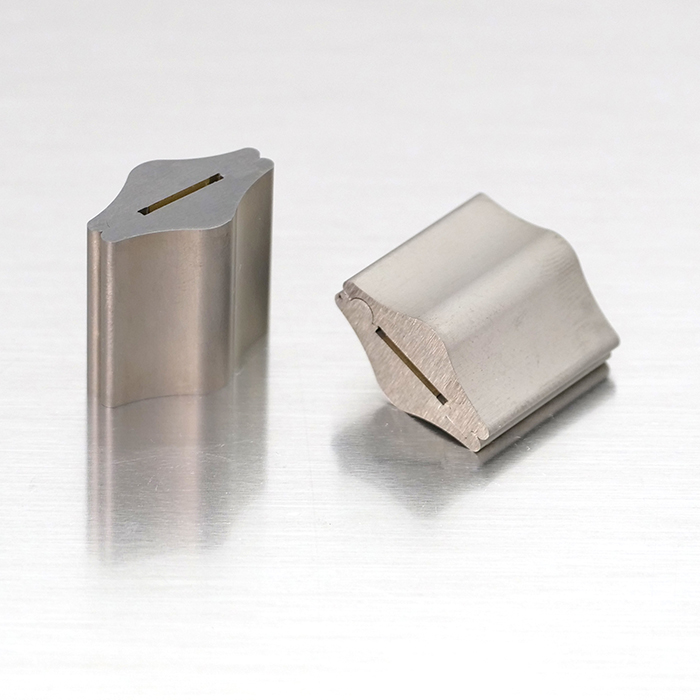

형상 최우수 면가공

소재:WC(RG3)
판두께：20mm
사용 와이어지름：BS φ0.2
가공횟수：7회 가공
면조도：Rz0.54μm
가공기계：MM35UP

형상 최우수 면가공

画像を拡大表示

초경 최선면의 형상 가공

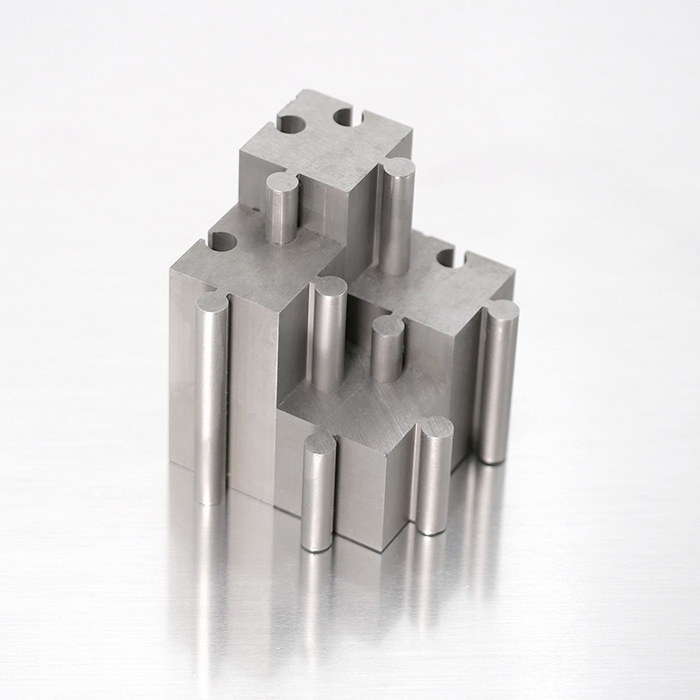

조합 가공

소재:SKD11
판두께：60mm
사용 와이어지름：BS φ0.2
가공횟수：5회 가공
면조도：Rz1.8μm
가공기계：MM50UP

조합 가공

画像を拡大表示

선명한 모서리 결합

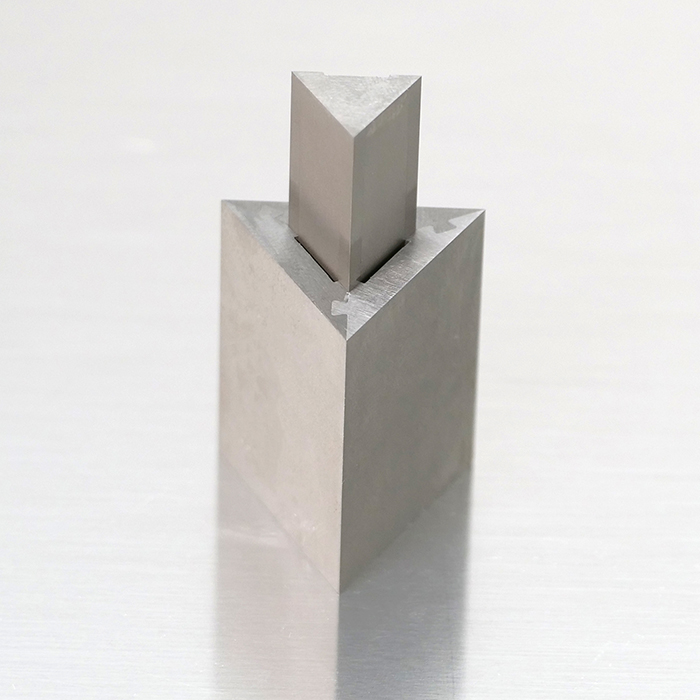

조합 가공

소재:SKD11
판두께：20~50mm
사용 와이어지름：BSφ0.2
가공횟수：5회 가공
면조도：Rz1.6μm
가공기계：M50HP

조합 가공

画像を拡大表示

판두께 20~ 50mm의 조합 가공

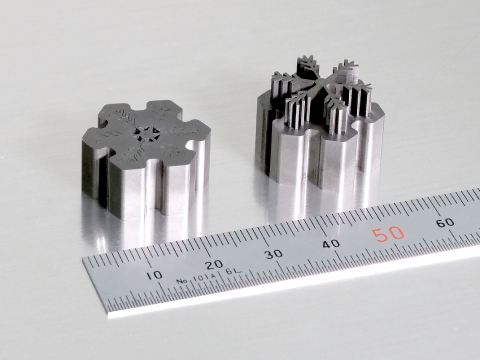

코어레스 가공

소재:WC(RG3)
판두께：1mm
사용 와이어지름：TWS φ0.03
가공횟수：4회 가공
면조도：Rz0.64μm
가공기계：MEX15

코어레스 가공

1mm 각 안에 미세 형상 가공 최소 슬릿 폭은 0.054 mm

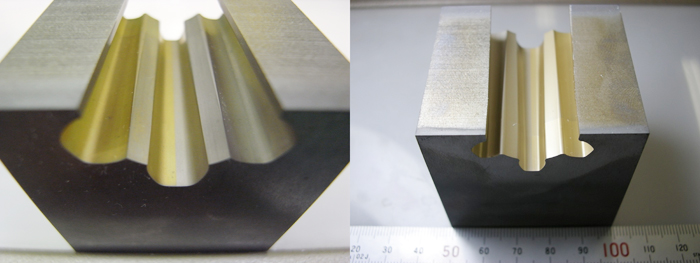

초경합금부식대책회로(EL코팅) 가공

소재:초경합금(D60)
테이블 두께:45mm
사용 와이어지름:BS φ0.2
가공횟수: 7회 가공
가공시간:5.1시간
면조도: Rz1.0μm
가공기계:M50HP

화상 확대표시

초경합금부식대책회로
(EL코팅) 를 사용한 가공사례.
코팅된 면
(부식대책有)되지 않은 면
(부식대책無)의 비교

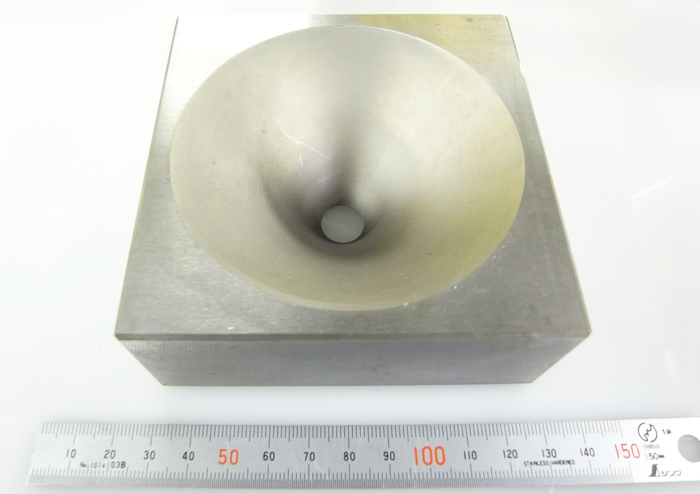

45도 테이퍼 가공

소재:SKD11
테이블 두께:40mm
사용 와이어 지름:
MEGACUT φ0.2
가공횟수:3회 가공
가공시간:5시간
면조도: Rz4.5μm
가공기계:M50HP

화상 확대표시

큰 테이퍼(옵션)45도의
가공사례
