세이부전기는 갱타입 선반을 채용, 초정밀 부품가공을 실현시킵니다.
표준기인 P시리즈를 비롯 초정밀기 HP시리즈, 또한 X슬라이드 스트로크별, 고강성 주축대를 탑재한 시리즈 등, 고객의 요구에 맞는 기종을 제공해 드리고 있습니다.
SNC-28PⅡ
빌트인 주축대를 탑재하여 X축, Z축 단독 T자형 배열구성으로 초정밀 가공을 실현시킵니다.
고강성 베드 베이스를 채용하여 장시간에 걸친 치수의 안정성을 실현시킵니다.
갠트리 로더(Gantry loader)에 의해 비가공시간을 단축시켜 고효율 생산을 촉진시킵니다.
고강성 베드 베이스를 채용하여 장시간에 걸친 치수의 안정성을 실현시킵니다.
갠트리 로더(Gantry loader)에 의해 비가공시간을 단축시켜 고효율 생산을 촉진시킵니다.
SNC-40PⅡ
고강성 주축대를 탑재하여 금속계열, 열처리재의 초정밀가공이 가능합니다.
벨트 구동에 의한 MAX6,000min-1의 주축대 또는 빌트인 타입의 MAX10,000min-1의 주축대를 탑재하여 금속부스러기의 직하형 배출로 금속부스러기 관리가 상당히 용이하며 갠트리 로더(Gantry loader), 바피터(Bar feeder)와 같은 주변장치도 잘 갖추어져 있습니다.
벨트 구동에 의한 MAX6,000min-1의 주축대 또는 빌트인 타입의 MAX10,000min-1의 주축대를 탑재하여 금속부스러기의 직하형 배출로 금속부스러기 관리가 상당히 용이하며 갠트리 로더(Gantry loader), 바피터(Bar feeder)와 같은 주변장치도 잘 갖추어져 있습니다.
SNC-28PⅡ
| 주축회전속도 | 1～10,000min-1 |
|---|---|
| 주축관통지름 | φ20mm |
| 주축전동기 | 1.5kw/2.2kw（연속/15분 정격） |
| X.Z 축최대이동거리 | 300mm×220mm |
| 고속가공속도（X.Z 축） | 15m/min |
| 최소설정단위 | 0.1μm |
| 표준 척 | 4인치 |
| 표준가공 워크사이즈 | φ50mm×30mm |
| 대상 유저 | 가전부품, 자동차소형부품 기타 |
| NC장치 | FANUC 0i-T |
SNC-40PⅡ
| 주축회전속도 | 60～6,000min-1/100～10,000min-1（벨트/빌트인） |
|---|---|
| 주축관통지름 | φ42mm/φ32mm（벨트/빌트인） |
| 주축전동기（벨트） | 3.7kw/5.5kw（연속/15분 정격） |
| 주축전동기（빌트인） | 2.2kw/3.7kw（연속/30분 정격） |
| X.Z 축최대이동거리 | 400mm×260mm |
| 고속가공속도（X.Z 축） | 12m/min |
| 최소설정단위 | 0.1μm |
| 표준 척 | 6인치 |
| 표준가공 워크사이즈 | φ80mm×30mm |
| 대상 유저 | 자동차부품 기타 |
| NC장치 | FANUC 0i-T |

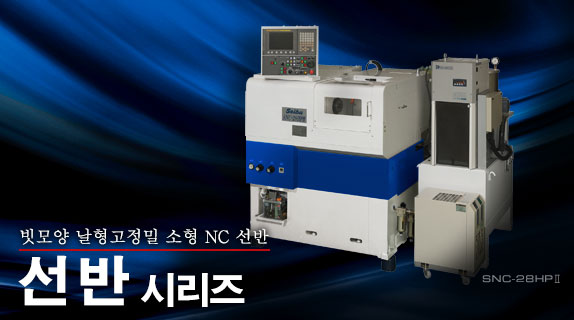

SNC-28HPⅡ
치수 공차±0.5μm를 달성한 초정밀 머신입니다.
최소 분해능0.01μm(옵션), 리니어 스케일(Linear scale) 풀클로즈 제어와 고속 초정밀 서보를 조화시킨 고급 상위 기종입니다.
환경 변화에 대처하기 위해 각 발열부 냉각 대책과 기계온도 안정성을 실현시키고 각 열전달대책과 쿨랜트 온도제어 향상으로 콜드 스타트에서부터의 치수 변화를 포함 장시간 가공에서도 치수변화 ±0.5μm이내를 달성하였습니다.
φ12mm이하의 사주 재료(Bar material)에도 대처가능합니다.
SNC-28HPⅡ
| 주축회전속도 | 100～10,000min-1 |
|---|---|
| 주축관통지름 | φ20mm |
| 주축전동기 | 1.5kw/2.2kw（연속/15분 정격） |
| X.Z 축최대이동거리 | 300mm×220mm |
| 고속가공속도（X.Z 축） | 15m/min |
| 최소설정단위 | 0.1μm（※옵션：0.01μm） |
| 표준 척 | 4인치 |
| 표준가공 워크사이즈 | φ50mm×30mm |
| 대상 유저 | 가전정밀부품, 자동차정밀부품 기타 |
| NC장치 | FANUC 0i-T（※0.01μm사양의 경우 : FANUC 32i) |
SNC-20PT/HPT
2스핀들 2슬라이드를 탑재하여 생산성을 향상한 마무리 가공기입니다.
서브미크론 가공정도를 장시간 안정적으로 유지 할 수 있습니다.
2대 연결기에 대하여 설치 공간이 25%감소되어 있습니다.
작업성을 고려하여 낮은 심 높이로 되어 있습니다.
| PT | HPT | |
| 주축회전속도 | 1～10,000min-1 | |
| 주축관통지름 | φ20mm | |
| 주축전동기 | 1.5kw/2.2kw（연속/15분 정격） | |
| X.Z 축최대이동거리 | 220mm×220mm | |
| 고속가공속도（X.Z 축） | 15m/min | |
| 최소설정단위 | 0.1μm | |
| 표준 척 | 4인치 | |
| 표준가공 워크사이즈 | φ40mm×40mm | |
| 대상 유저 | 가전부품, 자동차소형부품 기타 | 가전정밀부품, 자동차소형정밀부품 기타 |
| NC장치 | FANUC 0i-T | |
