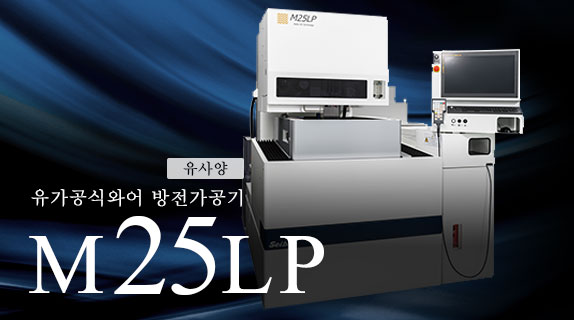

M25LP

M25LP 유가공식 와이어 방전가공기

1972년, 세이부전기는 세계 최초로 ‘CNC와이어 방전가공기’ 개발에 성공하였습니다.
이후, 고생산성・초정밀M-B시리즈와 정적인 기계정밀도를 더욱 향상시킨MMB시리즈, Super MMB 를 공개하였습니다.
그리고 2013년, 지금까지의 전통과 경험을 바탕으로 한 대망의 기름가공액 사양 와이어 방전가공기M25LP가 탄생하였습니다.
물사양에 비해 초경합금금형의 초정밀・고품질 가공에 위력을 발휘하므로, 수요가 늘어날 전망인 하이브리드 자동차의 모터코어 금형 및 Φ0.05와이어에 의한 미세가공으로 좁은 피치 커넥터 및LED부품 등의 분야에서 능력을 발휘합니다.

1972 CNC와이어 방전가공기세계 최초로 개발성공

특징

X-Y동일 스트로크, 口자형 절연테이블

모터코어 금형을 의식한X-Y동일 스트로크를 채용하여, 고강성의 口자형 테이블로 안정된 가공정밀도를 실현해냅니다.
또한 세라믹에 의한 절연으로 극간의 부유용량을 극한까지 줄이고, 마무리 가공시의 미세에너지를 안정화시킵니다.

신형 마무리 전원SF-7탑재

기름가공액 전용과 신형 마무리 전원SF-7를 개발. 최상의 표면밀도0.2μmRz를 실현시켰습니다(초경합금)

안정된 피치가공 정밀도

철저한 기계제조의 전통 기술인 ‘기사게’가 ±1μm의 안정된 피치정밀도를 실현시킵니다.

자동공급장치(AWF)

Φ0.05와이어 결선은 고확률을 실현.

사양

M25LP

공작물 최대 치수W×D×H 270×270×100mm
공작물 최대 질량 150kg
각 축 이동량X×Y×Z 250×250×200mm
사용 와이어전극경 φ0.05~φ0.20mm(OP:φ0.05)
자동 와이어 공급장치 AWF-4 표준장치
U-V축 이동량U×V ±35×±35mm
최대 테이퍼 각도 ±10°/테이블 두께100m
외형 치수W×D×H 1,770×2,040×2,018mm
질량 3,100kg
