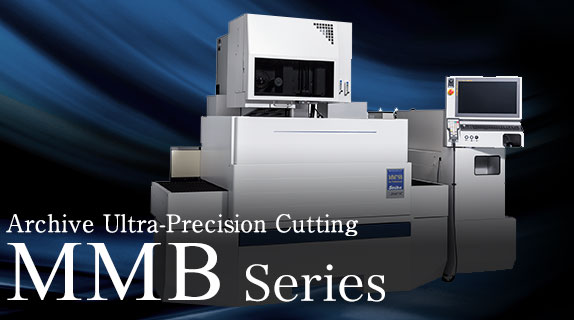

1972년 세이부 전기는 세계 최초로 ‘CNC 와이어 방전가공기’ 개발을 성공하였습니다.
이후 수많은 기능을 탑재하여 2003년에 고생산성・초정밀 와이어 방전가공기 M시리즈로 다시 태어났습니다.
그리고 이번에 정밀도를 더욱 업그레이드시킨 MM시리즈가 탄생. 한 줄의 전극선이 금속을 미세하고 매끄럽게, 의도한 대로 가공해 나가는…
그 높은 가공정밀도는 전통기술인 ‘기사게’를 몇 번이고 반복하여 기계가공으로는 불가능한 평면가공이 가능하기 때문입니다.
세이부 전기의 가공기에 대한 정열은 앞으로도 변함 없이 새로운 도전을 계속해 나갈 것입니다.
초정밀가공을 실현하는 프로페셔널 성능
전통기술 ‘기사게’
장인의 기술 ‘기사게’로 최고품질로 완성시킨 MM시리즈. 서브미크론의 가공정밀도를 제공해 드립니다. 기사게를 구사한 MM은 언제나 안정된 피치 가공정밀도를 실현시킵니다.

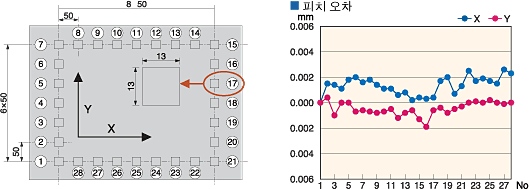

한 단계 높아진 가공정밀도
초정밀 금형에 대응가능한 가공정밀도를 실현! 세계 최고의 자동결선장치로 순송 플레이트 가공 등 결선 횟수가 많은 가공도 안심.
써멀 어저스트24（Thermal Adjust 24）（특허출원중）
주위의 온도변화 및 방전열 등에 따른 와이어 수직위치의 변위를 자동으로 보정합니다.
이 기능으로 제품의 형상정밀도를 높일 수 있습니다.
또한 온도조절설비에 많은 비용을 들이지 않고 종래보다 향상된 가공정밀도를 꾀할 수 있습니다.
MM35B
| 공작물 최대 치수W×D×H | 650×550×190mm |
|---|---|
| 공작물 최대 질량 | 350kg |
| 각 축 이동량X×Y×Z | 350×250×200mm |
| 사용 와이어 전극경 | φ0.07～0.3mm φ0.2mm가 표준 |
| 자동 와이어 공급장치 | AWF-4 표준장착 |
| U-V축 이동량U×V | ±60×±60mm |
| 최대 테이퍼 각도 | ±10°/테이블 두께190mm(±45°/테이블 두께40mm:옵션) |
| 외형치수W×D×H | 1,370×1,785×1,990mm |
| 질량 | 2,900kg |
MM50B
| 공작물 최대 치수W×D×H | 800×650×270mm |
|---|---|
| 공작물 최대 질량 | 800kg |
| 각 축 이동량X×Y×Z | 500×350×280mm |
| 사용 와이어 전극경 | φ0.07～0.3mm φ0.2mm가 표준 |
| 자동 와이어 공급장치 | AWF-4 표준장착 |
| U-V축 이동량U×V | ±60×±60mm |
| 최대 테이퍼 각도 | ±10°/테이블 두께270mm(±45°/테이블 두께40mm:옵션) |
| 외형치수W×D×H | 1,680×1,915×2,070mm |
| 질량 | 3,400kg |
MM75B
| 공작물 최대 치수W×D×H | 900×700×220mm |
|---|---|
| 공작물 최대 질량 | 1,000kg |
| 각 축 이동량X×Y×Z | 750×500×280mm |
| 사용 와이어 전극경 | φ0.07～0.3mm φ0.2mm가 표준 |
| 자동 와이어 공급장치 | AWF-4 표준장착 |
| U-V축 이동량U×V | ±60×±60mm |
| 최대 테이퍼 각도 | ±10°/테이블 두께270mm(±45°/테이블 두께40mm:옵션) |
| 외형치수W×D×H | 2,280×2,200×2,170mm |
| 질량 | 5,100kg |
*220～270mm워크는 플러슁 가공.
