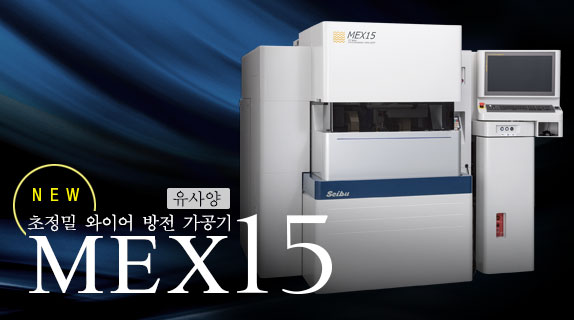

MEX15

M25LP 유가공식 와이어 방전가공기

1972년, 세이부전기는 세계 최초로 ‘CNC와이어 방전가공기’ 개발에 성공하였습니다.
그 후, 고 생산성 · 고정밀 M-B 시리즈와 더욱 정적 기계 정밀도를 향상 한 MMB 시리즈, UltraMMB 를 출시했습니다.
그리고 2016 년, 초정밀 미세 가공 분야에 새로운 도전으로 유가공 액 사양 와이어 방전 가공기 MEX15을 개발했습니다.
φ0.03 와이어에 의한 미세 가공 협 피치 커넥터 및 리드 프레임 등의 분야에 능력을 발휘합니다.

1972 CNC와이어 방전가공기세계 최초로 개발성공

특징

전체 스트로크에서 진직도 0.1μm 이하를 실현

열변을 극한까지 억제 한 고 강성 문형 구조 씰 레스를 실현 한 가상 크로스 테이블 ®를 채용하고 XY 축 모두 0.1μm 이하의 직진도를 실현

윤곽 형상 정밀도 ± 0.5μm를 실현

리드 프레임 가공의 윤곽 형상 정밀도에서 ± 0.5μm를 실현

피치 가공 정밀도 ± 0.5μm를 실현

100mm × 150mm × 8mm 초경 플레이트 각 구멍 16 개의 피치 가공 정밀도 ± 0.5μm를 실현.

진원도 0.4μm을 실현

φ0.07 초경 T = 8mm 직경 10mm의 원형 가공에서 진원도 0.4μm을 실현.

높은 확률의 φ0.03 와이어 결선을 실현

와이어 직경 전극 와이어 φ0.03의 택트 타임 3 분 이내의 높은 확률 공급.

사양

MEX15

공작물 최대 치수W×D×H 180×165×60mm
※공작물 최대 중량을 초과하지 않을 것
공작물 최대 질량 12kg
※치구 등 질량을 포함
각 축 이동량X×Y×Z 150×150×120mm
사용 와이어전극경 φ0.03~φ0.15mm
자동 와이어 공급장치 AWF-5 표준장치
U-V축 이동량U×V ±20×±20mm
최대 테이퍼 각도 ±10°/테이블 두께60m
외형 치수W×D×H 2,205×2,325x1,920mm
질량 3,900kg
